Разработка стратегии управления рисками - сложная задача для организаций по нескольким причинам, включая сложность рисковой среды, неопределенность, двусмысленность, затраты, трудности в достижении консенсуса и отсутствие приоритетов.
Однако существуют инструменты и методы, которые организации могут использовать для преодоления этих трудностей.
Одним из таких инструментов является диаграмма "бабочка", которая представляет собой простой визуальный метод оценки рисков, позволяющий организациям получить представление об угрозах, главных событиях, опасностях, последствиях, рисках, барьерах и их взаимосвязях в виде единой диаграммы, сохраняя при этом целостность барьеров.
Несмотря на то, что она предназначена для проведения сложных анализов, сила и красота диаграммы "бабочка" заключаются в простоте ее визуального формата. Это позволяет легко передавать и понимать важную информацию об угрозах, главных событиях, опасностях, барьерах и рисках аварий.
Наглядное визуальное представление всех основных элементов управления рисками, от первопричин до последствий, воздействия, контроля и снижения рисков, позволит вам принимать обоснованные решения по повышению безопасности и защите интересов вашей организации.
В этой статье блога мы познакомимся с миром анализа "бантик", изучим его применение, преимущества и потенциальные недостатки. Итак, готовы ли вы вывести процесс управления рисками на новый уровень с помощью анализа "бантик"? Вот пять вещей, которые вам необходимо знать.
1. Анализ боути: Что это такое?
Анализ Bowtie - это инструмент управления рисками на основе барьеров, который использует визуальную диаграмму для выявления, анализа и управления сценариями аварий с высоким риском. Он дает представление о сценариях аварий и барьерах, установленных для их предотвращения или смягчения последствий.
Метод "бабочки", предназначенный только для одной опасности, помогает управлять как рисками аварии, так и барьерами, определяя, какие барьеры являются более важными.
Диаграммы Боути создаются для основных опасностей, связанных с авариями, поскольку не все опасности одинаковы с точки зрения их потенциального воздействия на аварии.
Именно поэтому, прежде чем приступить к составлению схем бабочек, необходимо определить основные факторы риска аварии.
Эта идентификация осуществляется путем проведения исследований PHA (Process Hazard Analysis), таких как HAZID (Hazard Identification), HAZOP (Hazard and Operability), LOPA (Layers of Protection Analysis) и т.д., и подготовки списка основных опасностей аварии на основе результатов этих предыдущих исследований.
Расставив приоритеты и сосредоточившись на рисках, которые имеют наибольшее значение для вашей организации, вы сможете эффективно распределить ресурсы и заняться важнейшими проблемными областями.

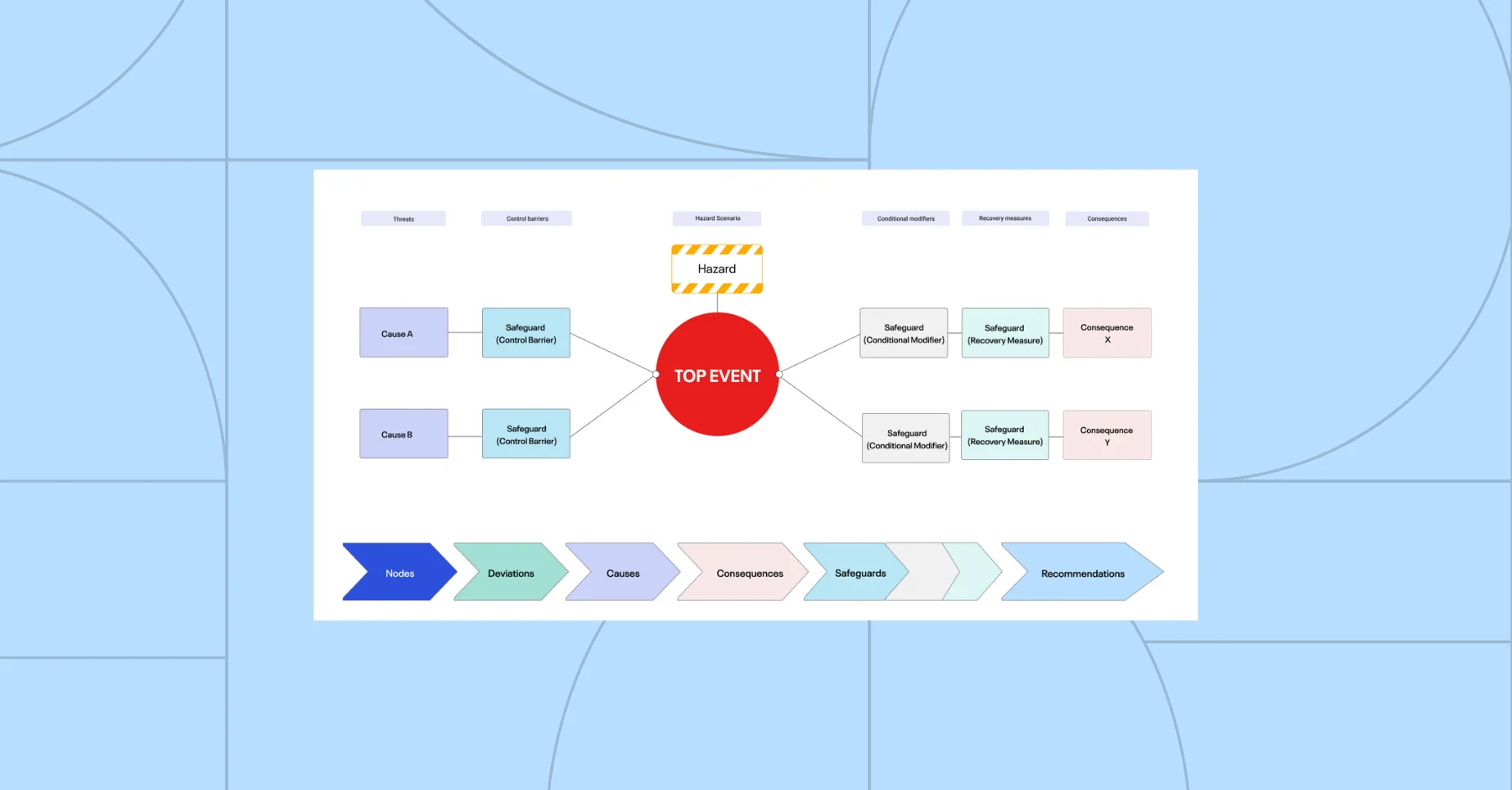

2. Как выглядит диаграмма Bowtie?
Название "бабочка" происходит от формы диаграммы, которая напоминает традиционный тип галстука.
Она состоит из трех частей: левая сторона, правая сторона и центр. Левая часть бабочки представляет собой причины главного события, а правая - последствия.
Центр бабочки представляет собой само топовое событие. Левая и правая стороны бантика больше центра, потому что многие причины могут привести к главному событию, а главное событие может иметь много последствий.
Схема "боути" включает следующие компоненты:
- Левая сторона:
- Угрозы: Потенциальные причины главного события.
- Превентивные меры/контрольные барьеры: Меры, принимаемые для предотвращения угроз, которые могут привести к главному событию.
- Центр:
- Опасность: Потенциальный источник опасности или вреда.
- Главное событие: Событие, которое приводит к потере контроля над опасностью.
- Правая сторона:
- Модификаторы условий: Условия, которые снижают вероятность наступления конечных последствий.
- Меры по восстановлению / Смягчающие барьеры: Меры, принятые для смягчения последствий в случае наступления главного события и опасности.
- Последствия: Потенциальные последствия главного события и опасности. Возможное воздействие на людей, имущество, сообщество и окружающую среду.
Давайте проиллюстрируем концепцию метода "бабочки" на примере реальной ситуации. Представьте, что вы - шеф-повар, готовящий на кухне ресторана. Вы знаете, что приготовление пищи сопряжено с различными рисками, такими как пожар на кухне.
Чтобы эффективно управлять этим риском, можно использовать метод "бабочки". Вот как он работает в контексте пожарной безопасности на кухне:
- Опасность: Газ, используемый в процессе приготовления пищи, представляет собой опасность, которая может привести к пожару.
- Угрозы: Это потенциальные причины пожара, такие как утечка газа из плиты, отсутствие пламени в горелке из-за неисправности или оставление газовой плиты без присмотра.
- Превентивные меры/контрольные барьеры: Меры, направленные на предотвращение угрозы возникновения пожара, например, установка датчиков пламени.
- Главное событие: Главное событие - это момент, когда выброс газа становится катастрофой, если его не контролировать.
- Модификаторы условий: Вероятность воспламенения является модификатором условий, и наличие источников воспламенения, таких как открытое пламя или искры, увеличивает вероятность воспламенения, в то время как отсутствие или эффективный контроль этих источников снижает вероятность воспламенения.
- Восстановительные меры/Смягчающие барьеры: Меры по смягчению последствий пожара, если он произойдет, например, наличие огнетушителей, газовых и/или дымовых сигнализаций, а также обучение персонала действиям в чрезвычайных ситуациях.
- Последствия: Возможные последствия пожара, включая материальный ущерб, травмы и даже гибель людей.
Запрос на демонстрацию
Ищете программное обеспечение с визуализацией Bowtie? Запросите демонстрацию сегодня, чтобы начать работу.
Запрос сейчас
3. Почему мастерская Bowtie - это умная идея
Проведите семинар по Bowtie, чтобы улучшить процесс анализа Bowtie.
Все начинается с использования существующих данных о рисках и барьерах для создания визуального представления угроз, опасностей, последствий, рисков и барьеров.
До начала семинара фасилитатор и писец подготовят проекты диаграмм Bowtie с учетом результатов предыдущих исследований PHA.
Затем фасилитатор, писец и различные заинтересованные стороны принимают участие в совещании для обсуждения и выявления дополнительных угроз, последствий и барьеров. Этот совместный семинар дает возможность различным заинтересованным сторонам внести свой опыт и знания в процесс анализа, обеспечивая учет всех соответствующих рисков и барьеров.
В ходе семинара проводится ряд встреч для рассмотрения, дополнения и уточнения проекта "боути" до его утверждения. Этот итеративный процесс обеспечивает тщательный анализ рисков и позволяет всесторонне управлять ими.
4. Как Bowtie Analysis произвел революцию в понимании отраслевых инцидентов
Метод Bowtie сыграл решающую роль в понимании и управлении причинами и последствиями таких аварий, как катастрофа Piper Alpha и разлив нефти на месторождении Deepwater Horizon.
Piper Alpha - нефтедобывающая платформа, взорвавшаяся в 1988 году, что привело к гибели 167 человек. После катастрофы для анализа причин и последствий аварии был использован метод Боути, который позволил выявить потенциальные факторы, способствовавшие катастрофе, такие как отказ оборудования, неадекватное техническое обслуживание и нарушение связи.
Диаграмма Bowtie помогла следователям определить критические меры контроля и смягчающие барьеры, отсутствующие или неэффективные для предотвращения инцидента. Это привело к значительному улучшению практики и правил безопасности в морской нефтегазовой отрасли.
5. Преимущества и недостатки анализа Bowtie
Анализ "бабочки" - это не просто инструмент оценки рисков, используемый отделами безопасности.
Это также приносит пользу остальным сотрудникам организации. Бантики - это элемент управления безопасностью. Однако, как и любой другой инструмент оценки рисков, анализ "бантиком" имеет ограничения. Важно знать об этих ограничениях, чтобы обеспечить эффективное использование диаграмм "бантик".
Преимущества бабочки:
- Создание общего языка рисков: Диаграммы Боути обеспечивают общий язык для общения о рисках и показывают результат оценки риска, включая неотъемлемый и остаточный риск.
- Комплексный анализ рисков: Анализ Bowtie обеспечивает всесторонний обзор опасностей, угроз, основных событий, последствий и барьеров.
- Визуальное представление риска: Диаграммы Bowtie обеспечивают четкое и легко усваиваемое визуальное представление рисков, облегчая сотрудникам и руководителям понимание того, как могут произойти крупные аварии и какие барьеры существуют для их предотвращения или смягчения.
- Управление рисками на основе барьеров: Анализ Bowtie - это инструмент управления рисками на основе барьеров, в котором используются диаграммы для визуального представления и передачи факторов, способствующих возникновению риска.
- Ценный инструмент для выявления опасностей и обучения: Анализ Bowtie - ценный инструмент для обучения персонала анализу опасностей и проведения анализа опасностей.
Недостатки Bowtie
- Требуются глубокие знания: Диаграммы Bowtie могут потребовать глубоких знаний от экспертов предметной области для согласованности определений и методологии разработки.
- Требует времени: Разработка содержательной диаграммы "боути" может занять значительное время.
- Ложное чувство безопасности: Барьеры, выявленные на диаграммах-бабочках, могут не быть независимыми друг от друга, что приводит к ложному чувству безопасности.
- Запутанные угрозы: Диаграммы Боути могут запутать, если угрозы не определены четко или их слишком много.
- Не самый надежный инструмент оценки рисков: Ни один инструмент оценки рисков не является надежным, и анализ bowtie - не исключение. Важно помнить, что bowtie - это лишь одна из возможных методологий анализа рисков.
Освоение управления рисками с помощью боути в IMS SIS
В компании Cenosco мы знаем, что разработка эффективных стратегий управления рисками для организации может быть непростой задачей, особенно по мере усложнения рисков.
Эффективное информирование о рисках - важный компонент любой программы промышленной безопасности. В нашем приложении диаграммы "бабочка" улучшают коммуникацию между инженерами по функциональной безопасности и отделом технологической безопасности, что приводит к повышению безопасности промышленного объекта.
Чтобы уверенно ориентироваться в сложностях управления рисками и обеспечивать безопасность операций и целей вашей организации, важно взглянуть на ситуацию под новым углом и использовать такие мощные инструменты, как анализ "боути". Именно поэтому, наша IMS SIS (Safety Instrumented System) использует преимущества диаграммы "бантик" для визуализации HAZOP-анализа и существующих исследований LOPA.
Проще говоря, диаграмма "бабочка" в IMS SIS - это средство анализа стратегии рисков. Она помогает ясно и наглядно увидеть потенциальные опасности и их последствия, что позволяет эффективно планировать и управлять ими.
